Nguồn Meanwell APV-25-5
Meanwell APV-25-5 Power Supply
Nguồn Meanwell APV-25-5
Tính Năng:
• Power supply in constant voltage mode
• Universal / Full Range AC Input
• Withstand 300VAC Surge input for 5 seconds
• Protection: Short circuit / Overload / Over voltage
• Fully insulated plastic case
• Free air convection cooling
• Small and compact size
• IP42 design
• Power supply block 2
• Pass LPS
• 100% full load write test
• Low cost / High reliability
• Suitable for LED lighting and motion sign applications (Such as LED Decoration or Advertising devices)
Thông số chi tiết về sản phẩm
| Model | APV-25-5 | APV-25-12 | APV-25-15 | APV-25-24 | APV-25-36 | |
| OUTPUT | DC VOLTAGE | 5V | 12V | 15V | 24V | 36V |
| RATED CURRENT | 3.5A | 2.1A | 1.68A | 1.05A | 0.7A | |
| CURRENT RANGE | 0 ~ 3.5A | 0 ~ 2.1A | 0 ~ 1.68A | 0 ~ 1.05A | 0 ~ 0.7A | |
| RATED POWER | 17.5W | 25.2W | 25.2W | 25.2W | 25.2W | |
| RIPPLE & NOISE (max.) Note.2 | 120mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | |
| VOLTAGE TOLERANCE Note.3 | ±5.0% | |||||
| LINE REGULATION | ±1.0% | |||||
| LOAD REGULATION | ±2.0% | |||||
| SETUP, RISE TIME Note.6 | 1500ms, 30ms/230VAC 1500ms,30ms/115VAC at full load | |||||
| HOLD UP TIME (Typ.) | 20ms/230VAC 12ms/115VAC at full load | |||||
| INPUT | VOLTAGE RANGE Note.4 | 90 ~ 264VAC 127 ~ 370VDC | ||||
| FREQUENCY RANGE | 47 ~ 63Hz | |||||
| EFFICIENCY (Typ.) | 75.50% | 82% | 83.00% | 83.00% | 84% | |
| AC CURRENT (Typ.) | 0.4A/230VAC 0.8A/115VAC | |||||
| INRUSH CURRENT (Typ.) | COLD START 45A(twidth=310µs measured at 50% lpeak) at 230VAC | |||||
| MAX. No. of PSUs on 16A CIRCUIT BREAKER |
9 units (circuit breaker of type B) / 15 units (circuit breaker of type C) at 230VAC | |||||
| PROTECTION | OVER LOAD | Above 105% rated ouput power | ||||
| OVER VOLTAGE | 5.75 ~ 6.95V | 13.8 ~ 16.2V | 17.25 ~ 21V | 27 ~ 32.4V | 41.4 ~ 48.6V | |
| Protection type : Shut off o/p voltage, re-power on to recover | ||||||
| ENVIRONMENT | WORKING TEMP. | 30 ~ +70⁰C (Refer to “Derating curve”) | ||||
| WORKING HUMIDITY | 20 ~ 90% RH non- condensing | |||||
| STORAGE TEMP., HUMIDITY | 40 ~ +80⁰C, 10 ~ 95% RH | |||||
| TEMP. COEFFICIENT | ±0.03%/⁰C (0 ~ 50⁰C) | |||||
| VIBRATION | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes | |||||
| SAFETY & EMC |
SAFETY STANDARDS | UL8750, CSA C22.2 No.250.0-13,BIS IS15885 (except for 15V,36V), EAC TP TC 004, IP42 approved; design refer to EN62368-1 | ||||
| WITHSTAND VOLTAGE | I/P-O/P:3KVAC | |||||
| ISOLATION RESISTANCE | I/P-O/P>100M Ohms / 500VDC / 25⁰C / 70% RH | |||||
| EMC EMISSION | Compliance to EN55032, EN61000-3-2 Class A, EN61000-3-3, EAC TP TC 020 | |||||
| EMC IMMUNITY | Compliance to EN55024, EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A, EAC TP TC 020 | |||||
| OTHERS | MTBF | 692.8K hrs min. MIL-HDBK-217F(25⁰C) | ||||
| DIMENSION | 84*57*29.5mm (L*W*H) | |||||
| PACKING | 0.13Kg; 72pcs/10.4Kg/0.92CUFT | |||||

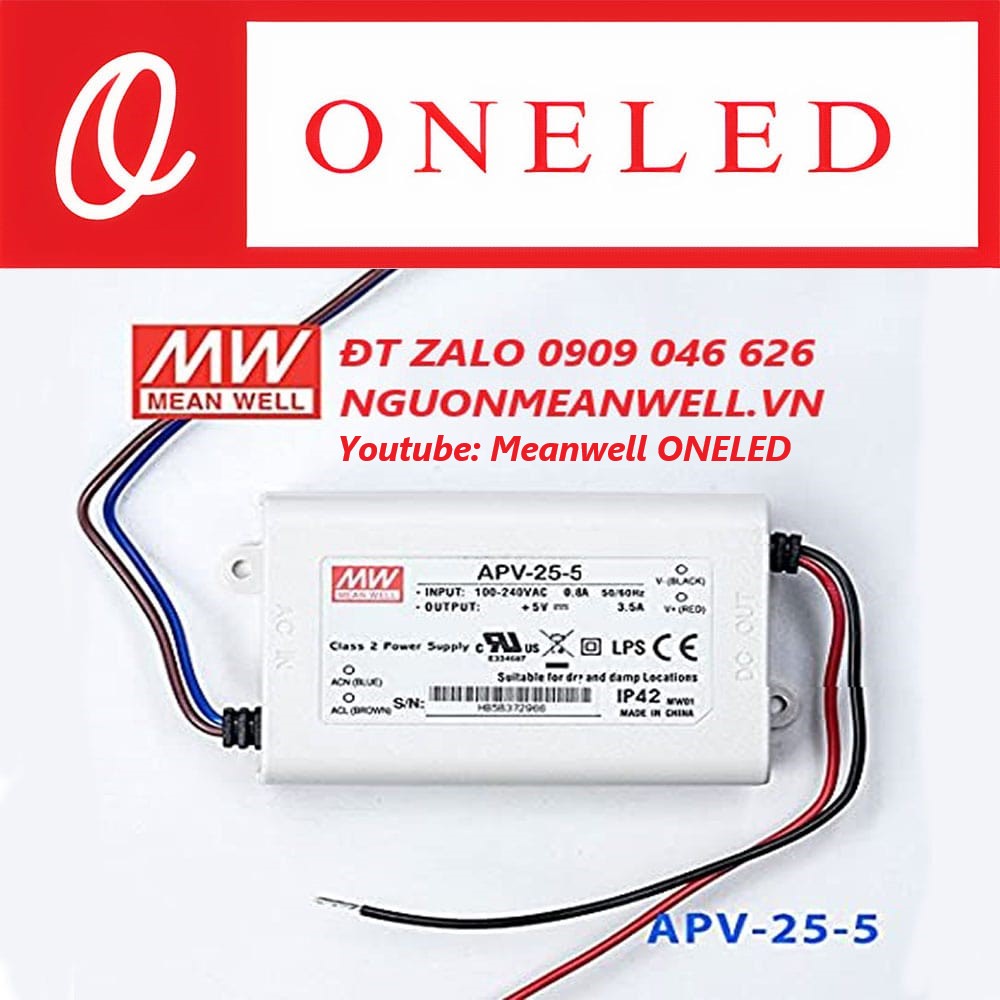

Hình Ảnh về Nguồn Meanwell APV-25-5
